Cabine elettriche

Le cabine elettriche prefabbricate vengono realizzate secondo quanto prescritto dalle vigenti norme per la disciplina delle opere di conglomerato cementizio armato e secondo le normative CEI di riferimento nel settore.
Gli elementi componibili sono realizzati in calcestruzzo vibrato RcK350 confezionato con cemento tipo 525 ad alta resistenza adeguatamente armato (materiale a bassa infiammabilità come previsto dalla norma CEI 11-1 al punto 6.5.2 e CEI 17-63 al punto 5.5); i giunti di unione dei diversi elementi e la copertura vengono sigillati con appositi prodotti di alta qualità per una perfetta tenuta d’acqua al fine di attribuire alla struttura un grado di protezione IP33 Norme CEI 70-1.

Di norma nelle cabine vengono installate porte e griglie di aerazione in vetroresina del tipo omologati Enel come richiesto sto dalla DK5600. La fondazione prefabbricata a vasca interrata è provvista di fori a frattura prestabilita che possono ospitare dei passacavi a tenuta stagna; in questo modo si soddisfa quanto richiesto dalla norma CEI 11-1 al punto 7.7 in materia ambientale garantendo la raccolta in caso di fuoriuscita di olio dal trasformatore.

La fondazione può essere del tipo a platea realizzata in opera ricavando cunicoli e tubazioni necessarie al percorso dei cavi.
L’impianto di messa a terra viene eseguito con corda di rame nuda e dispersori a puntazza posti a 1 m dalla cabina e deve garantire secondo la norma CEI 11-1 l’assenza di tensioni di contatto e di passo pericolose.

Le cabine consegna sono ad uso esclusivo dell’Enel o dell’azienda distributrice locale. Sono ad unico locale e previste per contenere le apparecchiature MT per i diversi equipaggiamenti unificati Enel con riferimento alla tensione di isolamento di 24 kV in un’unica tensione da impiegare sulle reti in cavo interrato a 20-15-10 kV.
ERREM IMPIANTI realizza l’intera opera chiavi in mano a seconda delle tipologie ed esigenze del cliente.

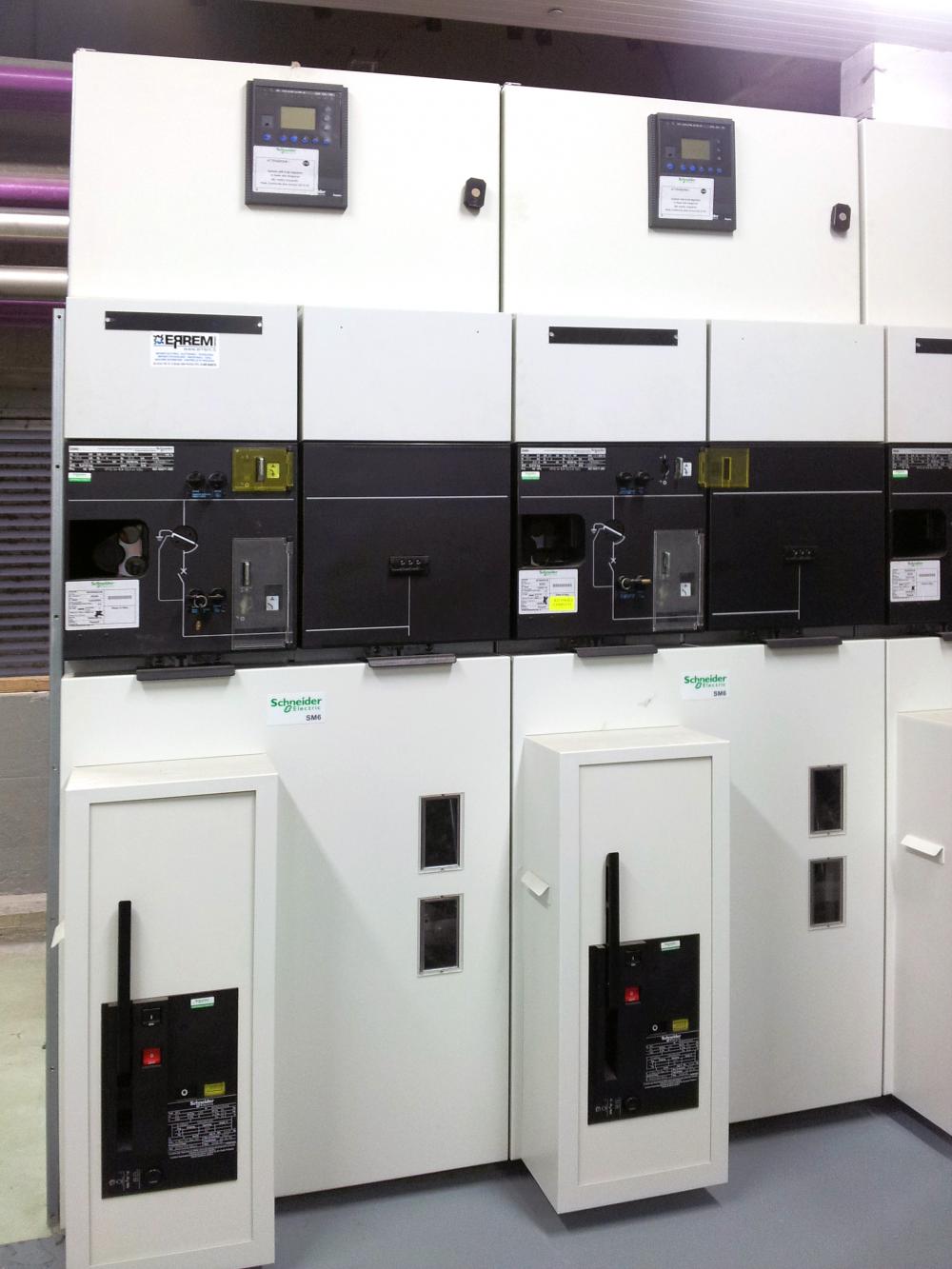

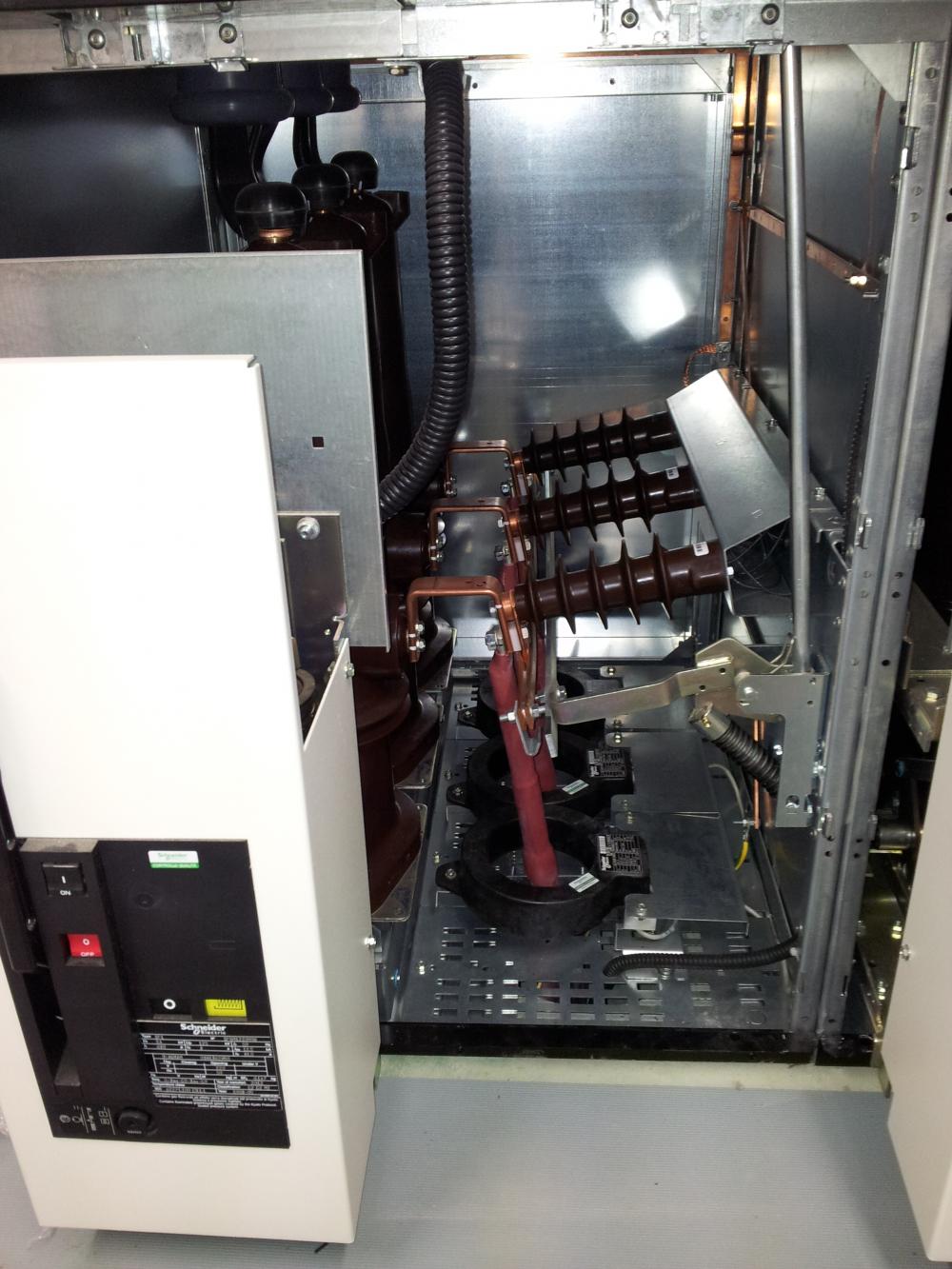

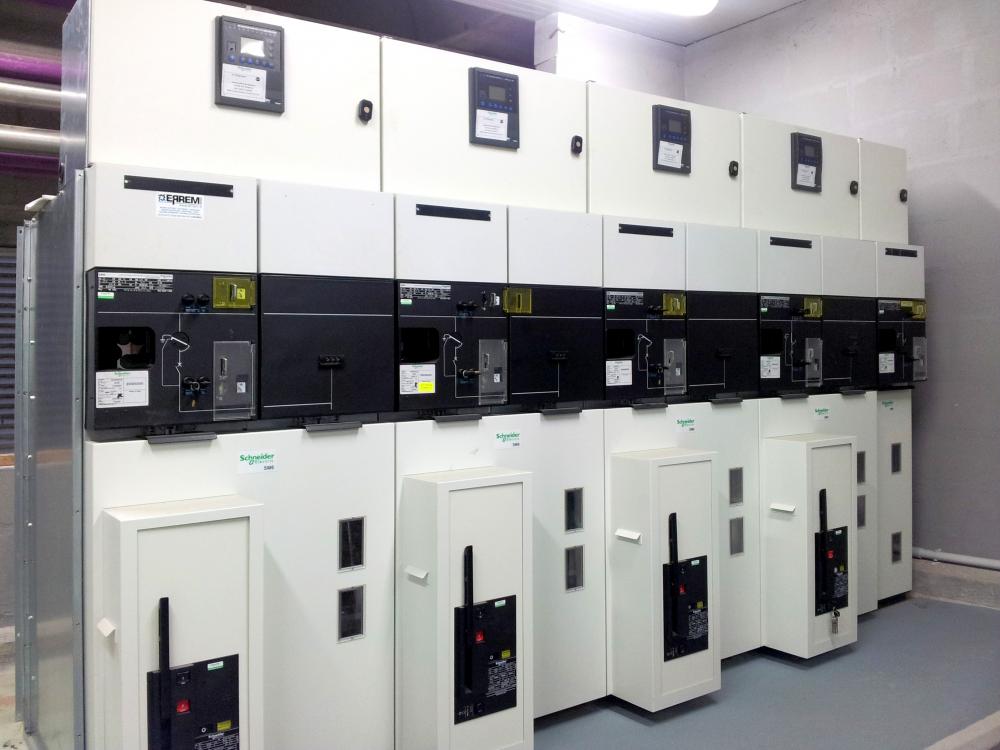

Le cabine utente, per la trasformazione e la distribuzione dell’energia elettrica in bassa tensione agli impianti elettrici del cliente, saranno dotate di celle prefabbricate rispondenti alle norme CEI EN 62271-200:2013-07, con grado di protezione sui pannelli esterni IPX3.
La struttura sarà di tipo modulare costituita da pannelli di acciaio verniciato, completa di sbarre di potenza principali e sbarre di terra. I moduli saranno realizzati con strutture portanti standardizzate facilmente componibili con l'accesso solo dal fronte (addossabili a parete).

L'interno di ciascun modulo potrà essere ispezionato anche con quadro in tensione e a porta chiusa, dagli appositi oblò. I moduli oltre che maneggevoli e di facile trasporto, saranno facilmente componibili. I materiali impiegati sono accuratamente scelti per una lunga durata ed una facile reperibilità.
